產品中心

ASH170系列全通孔徑

設計堅固的大孔徑編碼器，最大50mm全通孔徑編碼器
內軸可選PEEK材質，絕緣電機上軸電流的干擾
可適配兩種不同輸出信號的編碼器
多種信號類型的絕對值編碼器可選

所屬分類：

絕對值編碼器

商品名稱: ASH170系列全通孔徑
圈數: 單圈分辨率≤13位8192 多圈圈數≤14 位16384圈

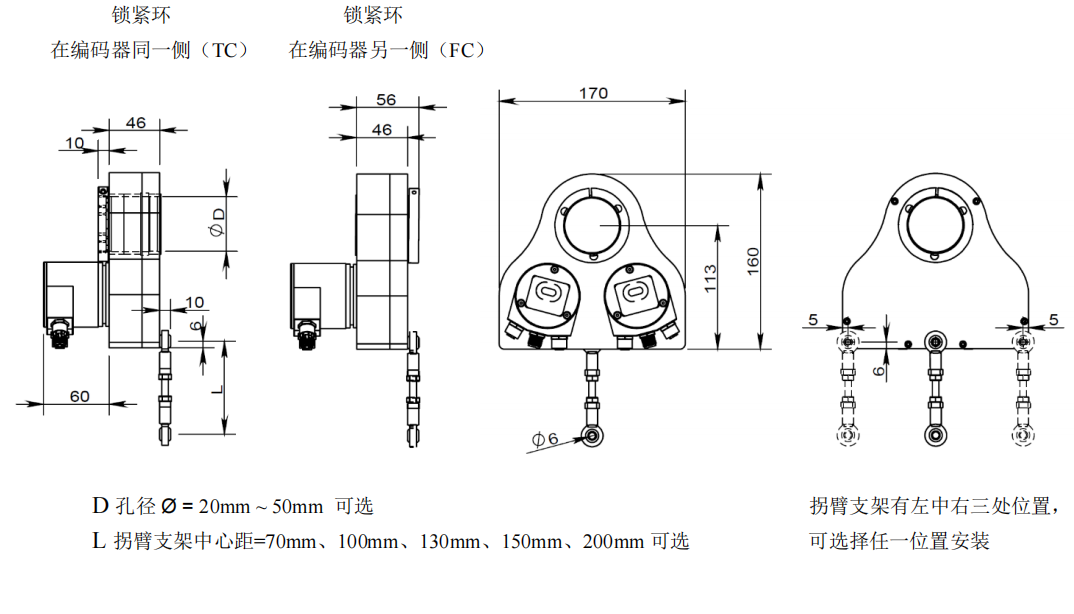

產品尺寸: 外徑170mm
分辨率: 最大單圈13位8192
通訊類型: Profinet-IO、Profibus-DP、EtherNET/IP、EtherCAT 、CANopen 、SSI、并行 IO、RS485、Modbus-RTU，4-20mA

設計堅固的大孔徑編碼器，最大50mm全通孔徑編碼器<br> 內軸可選PEEK材質，絕緣電機上軸電流的干擾<br> 可適配兩種不同輸出信號的編碼器<br> 多種信號類型的絕對值編碼器可選<br>

主要特點：
?   設計堅固的大孔徑編碼器，最大50mm全通孔徑編碼器
?   內軸可選PEEK材質，絕緣電機上軸電流的干擾
?   可適配兩種不同輸出信號的編碼器

? 多種信號類型的絕對值編碼器可選

應用范圍：

• 速度傳感、角度、距離、軌跡、傾斜

• 鋼鐵冶金設備、港口起重運輸機械

• 工廠自動化等

機械數據：		符合標準：
材料	外殼：鋁外殼或不銹鋼304	符合ISO9001:2015質量管理體系要求
	法蘭：鋁法蘭或不銹鋼304	所配編碼器都均滿足以下認證
	軸：不銹鋼304（可選內置絕緣軸套PEEK）	發射干擾 EN61000-6-4
軸負載	軸向：最大100N	抗干擾 EN61000-6-2
軸負載	徑向：最大200N	CE認證有
防護等級	IP54(編碼器的防護等級取決自身等級)	所配編碼器均符合各自通訊的標準，詳見編碼器的宣傳資料
最高轉速	≤ 2500RPM	或聯系我們 http://wwwavan-sh.com取得相關認證證書
沖擊	≤ 100g ,6ms
震動	≤ 10g （10Hz—2000Hz）
重量	≈ 1200g（不含編碼器）
工作溫度	-20℃—+75℃
存儲溫度	-20℃—+75℃

電氣數據：
輸出類型	以太網及總線型:Profinet-I0，Profibus-DP，EtherNET/IP，EtherCAT，CANopen
	數學量:SSI，并行IO，RS485，MODBUS-RTU
	模擬量:4-20mA，0-5V，0-10V
工作電壓	10-30VDC；極性保護
分辨率	單圈分辨率≤13位8192；多圈圈數≤14位16384圈
重復精度	±1bit（實際精度和安裝精度、軸同心度有關）
計數方向	可設置
信號調整	每圈對應值可調，方向可調，預設位置可調，外部零位可調，總行程可調

產品詳情

? 多種信號類型的絕對值編碼器可選

應用范圍：

• 速度傳感、角度、距離、軌跡、傾斜

• 鋼鐵冶金設備、港口起重運輸機械

• 工廠自動化等

機械數據：		符合標準：
材料	外殼：鋁外殼或不銹鋼304	符合ISO9001:2015質量管理體系要求
	法蘭：鋁法蘭或不銹鋼304	所配編碼器都均滿足以下認證
	軸：不銹鋼304（可選內置絕緣軸套PEEK）	發射干擾 EN61000-6-4
軸負載	軸向：最大100N	抗干擾 EN61000-6-2
軸負載	徑向：最大200N	CE認證有
防護等級	IP54(編碼器的防護等級取決自身等級)	所配編碼器均符合各自通訊的標準，詳見編碼器的宣傳資料
最高轉速	≤ 2500RPM	或聯系我們 http://wwwavan-sh.com取得相關認證證書
沖擊	≤ 100g ,6ms
震動	≤ 10g （10Hz—2000Hz）
重量	≈ 1200g（不含編碼器）
工作溫度	-20℃—+75℃
存儲溫度	-20℃—+75℃

電氣數據：
輸出類型	以太網及總線型:Profinet-I0，Profibus-DP，EtherNET/IP，EtherCAT，CANopen
	數學量:SSI，并行IO，RS485，MODBUS-RTU
	模擬量:4-20mA，0-5V，0-10V
工作電壓	10-30VDC；極性保護
分辨率	單圈分辨率≤13位8192；多圈圈數≤14位16384圈
重復精度	±1bit（實際精度和安裝精度、軸同心度有關）
計數方向	可設置
信號調整	每圈對應值可調，方向可調，預設位置可調，外部零位可調，總行程可調
